Як розібрати та почистити акумуляторний блок шуруповерта

Акумулятор шуруповерта раптом почав тримати заряд гірше, ніж рік тому? Або взагалі перестав вмикатися, хоча на зарядці індикатор блимає нормально? Часто причина банальна — окислені контакти, пил всередині корпусу або окремі елементи, що вийшли з ладу. Перш ніж нести блок у сервіс чи купувати новий, варто спробувати розібрати його і почистити самостійно. Це займає годину-дві, а деталі коштують копійки порівняно з ціною нового акумулятора.

Зауважу одразу: мова піде про акумулятори типу Li-Ion та NiCd/NiMH — принцип розбирання схожий, різниця лише в конструкції окремих банок.

Коли варто лізти всередину

Не кожна проблема вирішується чисткою. Розбирати блок має сенс, якщо:

шуруповерт заряджається, але швидко розряджається під навантаженням;
індикатор заряду показує повний рівень, а інструмент глухне через кілька секунд роботи;
корпус акумулятора нагрівається сильніше звичайного;
контакти на корпусі покриті білим або зеленим нальотом;
блок взагалі перестав контактувати зі шуруповертом чи зарядним.

Якщо ж акумулятор здувся, шипить або з нього тхне хімією — це вже привід не розбирати, а обережно утилізувати. Тут ризик пожежі реальний, особливо з літієвими банками.

Що знадобиться для роботи

Набір інструментів простий, майже в кожного вдома є все необхідне:

набір викруток (найчастіше потрібні Torx T10-T20 або звичайні хрестові);
пластиковий шпатель чи медіатор для гітари — розкривати корпус без подряпин;
ватні палички та безворсові серветки;
ізопропіловий спирт (звичайна горілка чи одеколон теж підійде, хоч і гірше);
мультиметр — перевірити напругу на банках після чистки;
гумові рукавички, особливо якщо працюєте з Li-Ion.

Паяльник знадобиться, тільки якщо доведеться перепаювати контакти між банками — але про заміну елементів це вже окрема тема, тут говоримо саме про чищення.

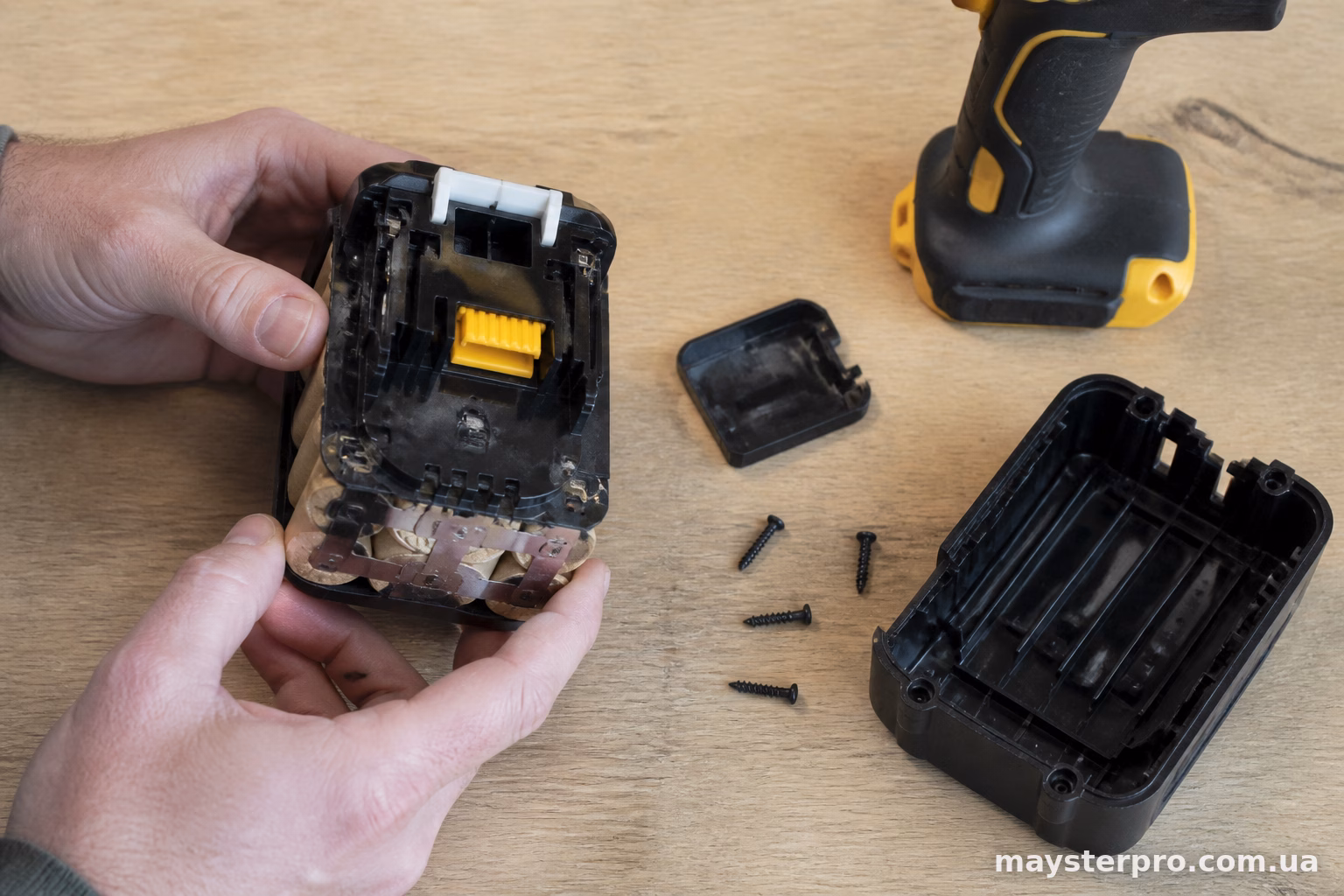

Розбирання корпусу

Більшість акумуляторних блоків Bosch, Makita, DeWalt, Interskol зібрані на защіпках і кількох гвинтах, схованих під наклейкою чи гумовими накладками. Спочатку огляньте корпус з усіх боків — часто саме там, під логотипом виробника, ховається один-два кріпильні гвинти.

Порядок дій приблизно такий:

Виймайте блок зі шуруповерта і залиште на кілька хвилин — нехай “охолоне” від можливого залишкового заряду.
Відкрутіть усі видимі гвинти. Якщо стоять гвинти з нестандартною головкою (трапляється у деяких моделях спеціально проти розбирання) — доведеться підібрати підходящий біт або звичайну плоску викрутку впритул.
Пластиковим шпателем обережно пройдіться по шву корпуса, розчіплюючи защіпки одну за одною. Металевою викруткою краще не лізти — легко продавити пластик або залишити слід.

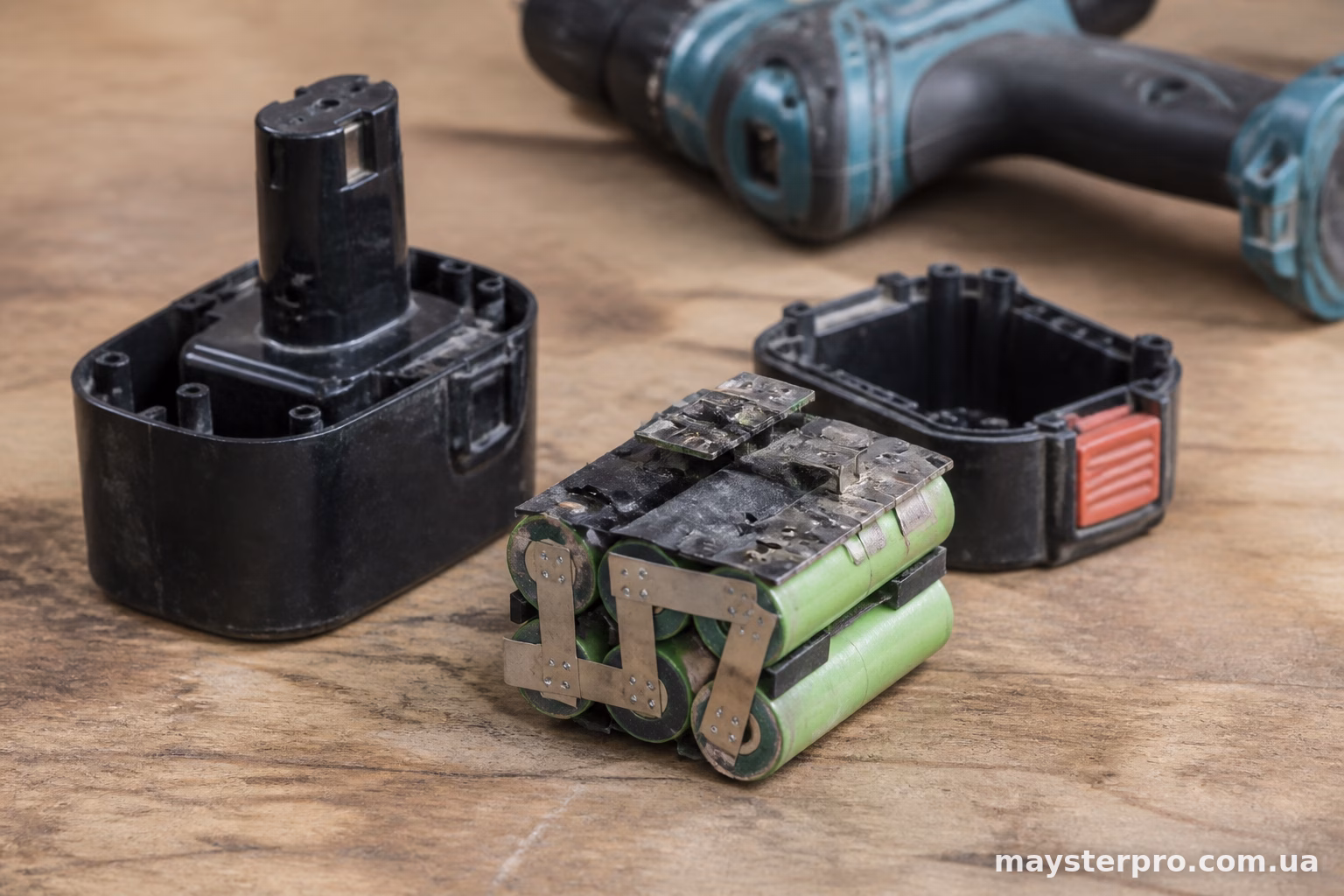

Розділіть половинки корпуса. Всередині побачите блок банок, з’єднаних металевими пластинами, та невелику плату контролера (BMS) з контактами, що виходять назовні.

Тут головне — не смикати різко. Проводки від плати до контактів часто короткі, і необережний рух може обірвати паяння.

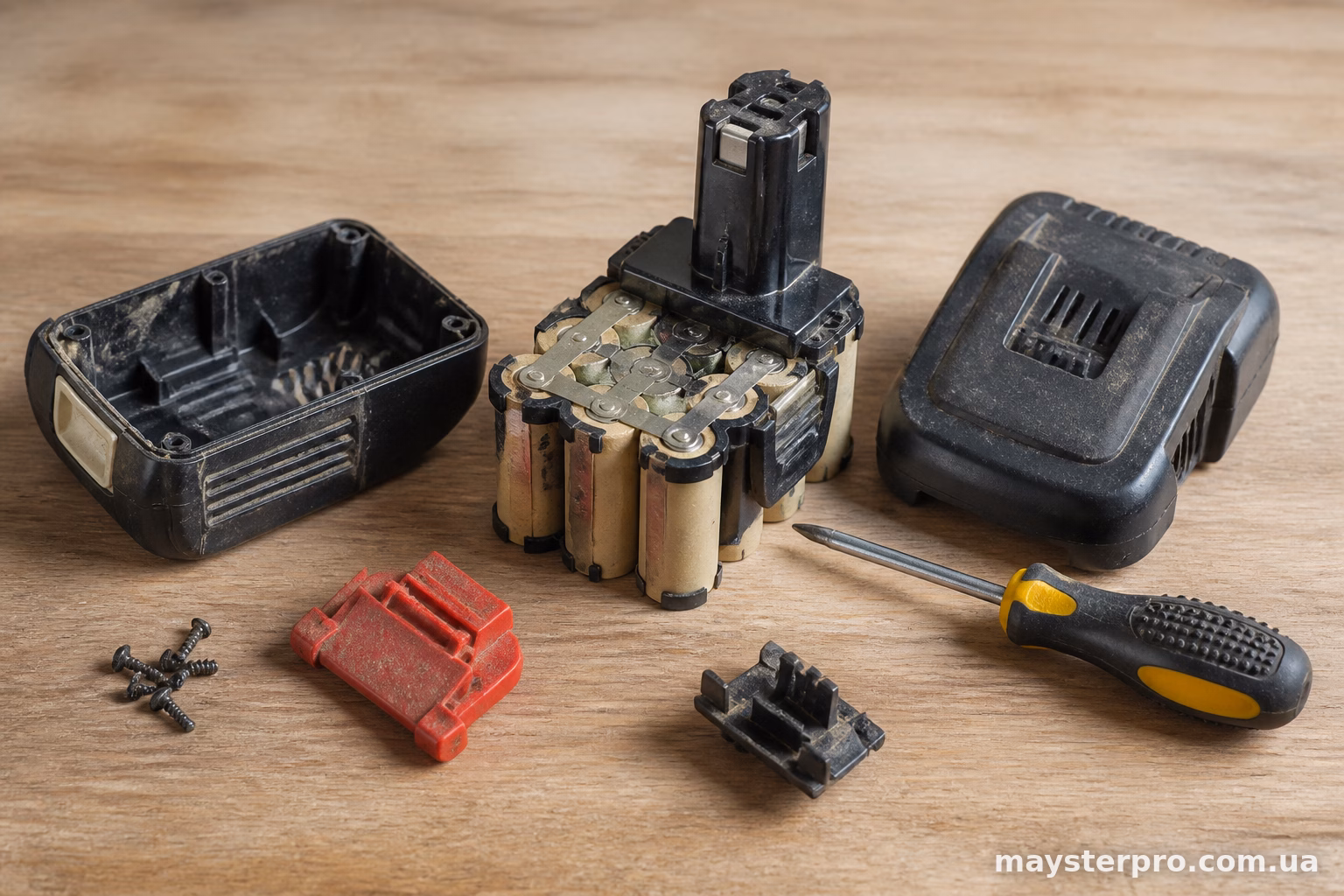

Що всередині і на що дивитись

Розкривши корпус, ви побачите кілька акумуляторних елементів (найчастіше 3-10 штук, залежно від напруги блоку), з’єднаних нікелевими пластинами методом точкового зварювання, та плату захисту. Саме на платі часто накопичується пил упереміш з мастилом — шуруповерт же працює в запиленому середовищі, тирса та бетонний пил залітають куди тільки можна.

Огляньте:

контакти плати — чи немає окислення, темних плям, нагару;
пластини між банками — чи щільно тримаються, чи немає тріщин у зварних швах;
саму плату на предмет здутих конденсаторів чи слідів перегріву (темні кола, запах гару);
корпуси банок — здуття, підтікання, деформація — сигнал, що елемент під заміну.

Якщо все виглядає більш-менш пристойно, просто запилено — переходимо до чищення.

Чищення контактів та плати

Ось де основна робота. Змочіть ватну паличку в ізопропіловому спирті (не заливайте плату спиртом з пляшки — краще дозовано) і акуратно пройдіться по всіх контактних майданчиках, роз’ємах, місцях паяння.

Особливу увагу приділіть зовнішнім контактам блоку — тим, що торкаються шуруповерта і зарядного пристрою. Саме там найчастіше з’являється окисел, через який пропадає контакт. Якщо наліт щільний, можна злегка пройтися дрібнозернистою наждачкою або гумкою для олівця — вона добре знімає окисли з металу, не залишаючи подряпин.

Плату контролера чистять м’якою щіточкою (підійде стара зубна) плюс той самий спирт. Пил між доріжками вимітається легко, головне — не мочити плату надто рясно і дати їй повністю висохнути перед збіркою, хвилин 15-20 вистачить.

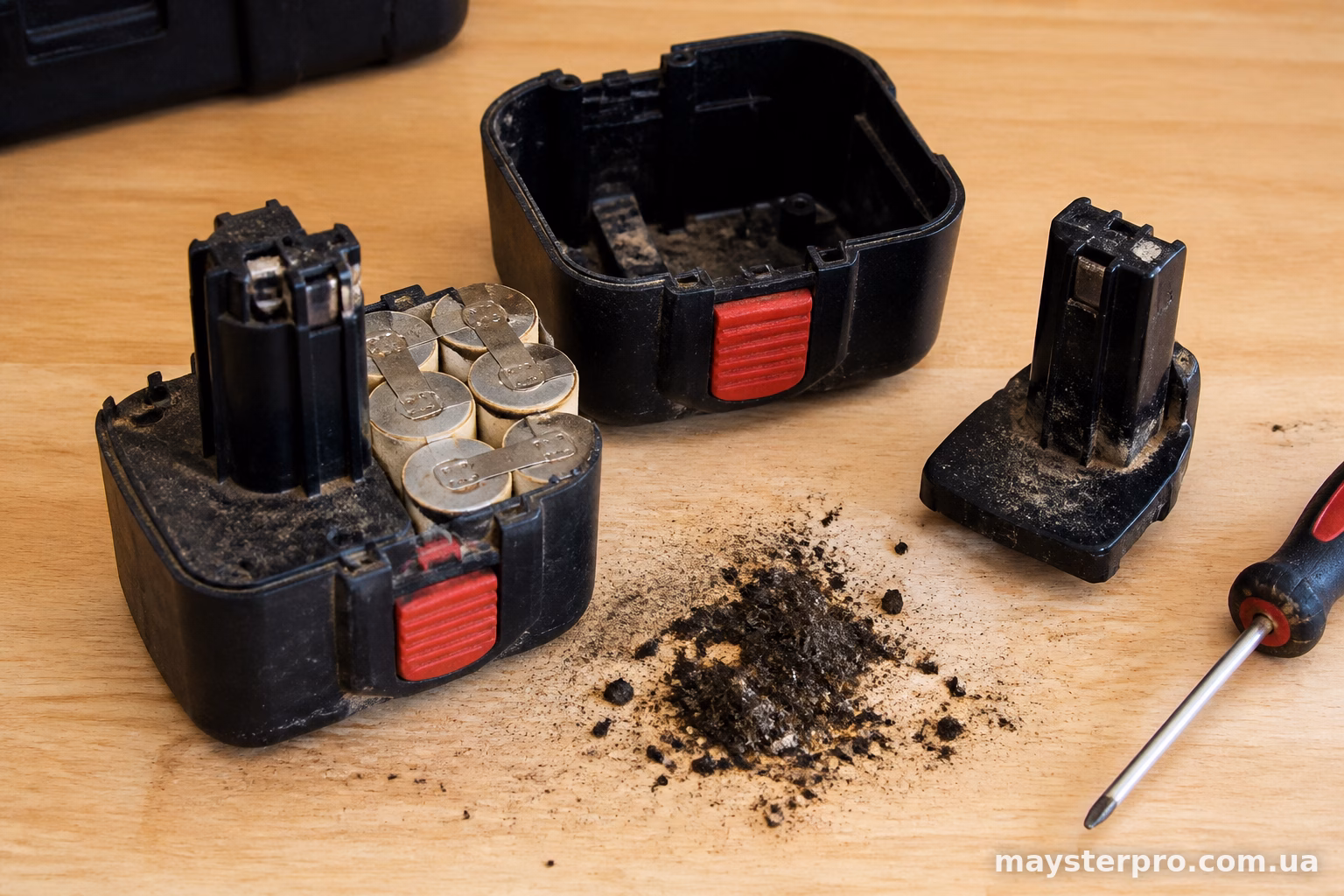

Корпус зсередини теж варто протерти сухою серветкою — пил там осідає товстим шаром, особливо якщо шуруповертом активно користуються на будові чи в майстерні з деревообробкою.

Перевірка банок мультиметром

Після чищення, поки корпус ще відкритий, є сенс перевірити напругу на кожній банці окремо. Виставте мультиметр на постійну напругу і прикладіться щупами до контактів кожного елемента.

Для Li-Ion банок норма — 3,6-4,2 В на елемент у зарядженому стані. Якщо якась банка показує суттєво нижчу напругу (умовно 2 В замість 3,7) або взагалі нуль — саме вона і є причиною слабкої роботи всього блоку. Один “здохлий” елемент тягне вниз весь пакет, бо контролер балансує заряд по найслабшій ланці.

У таких випадках чищенням не обійтись — потрібна заміна конкретної банки. Але це вже трохи інша історія, вимагає точкового зварювання або обережної пайки, і краще, якщо є хоч якийсь досвід роботи з паяльником.

Збірка після чистки

Коли все висохло і перевірено, збираємо у зворотному порядку:

встановлюємо плату контролера на своє місце, перевіряючи, що всі проводки лежать так само, як були до розбирання;
акуратно вкладаємо блок банок у корпус, не перекручуючи проводи;
закриваємо половинки корпуса, натискаючи по периметру, поки не почуєте характерні клацання защіпок;
закручуємо гвинти, які викручували на початку.

Після збірки обов’язково перевірте роботу — поставте на зарядку, дочекайтесь повного заряду і випробуйте на шуруповерті під невеликим навантаженням. Якщо тримає заряд краще, ніж до чищення — процедура вдалась.

Кілька застережень

Літієві акумулятори не люблять грубого поводження. Не проколюйте, не згинайте пластини банок, не замикайте контакти між собою навіть на секунду — коротке замикання здатне спровокувати займання. Працюйте в добре провітрюваному приміщенні, подалі від легкозаймистих речовин.

Якщо блок NiCd або NiMH — тут трохи простіше, ці хімії менш вибухонебезпечні, але окислення контактів на них зустрічається навіть частіше через специфіку електроліту.

І ще момент: гарантійні акумулятори розбирати не варто — виробник практично завжди фіксує факт розкриття по пошкодженій наклейці-пломбі чи специфічних гвинтах, і гарантія одразу злітає.

—

Розібрати й почистити акумуляторний блок шуруповерта — задача цілком посильна навіть без інженерної освіти. Головне — акуратність, трохи терпіння і розуміння, що всередині не іграшка, а джерело живлення з реальним потенціалом небезпеки при неправильному поводженні. У більшості випадків проста чистка контактів повертає інструмент до нормальної роботи ще на кілька років, і це набагато дешевше, ніж купувати новий акумуляторний блок, ціна якого іноді сягає половини вартості самого шуруповерта.
