Люфт патрона — це коли свердло чи біта хитається в затиску, хоча кулачки начебто затиснуті. Інструмент починає бити, отвори виходять кривими, а біта злітає при найменшому перекосі. Найчастіше причина банальна — розхитався механізм фіксації або зносилися кулачки. Добра новина: у більшості випадків це виправляється за 20-30 хвилин без походу в майстерню.
Розберемось, звідки береться ця проблема і що з нею робити конкретно для вашого патрона.
Чому патрон починає люфтити
Найпоширеніша причина — просте зношування. Кулачки патрона стискаються і розтискаються тисячі разів за життя інструмента, метал витирається, з’являється мікролюфт. З часом він росте.
Друга причина — забруднення. Пил від бетону, металева стружка, тирса набиваються між кулачками і в різьбу патрона. Механізм перестає щільно змикатись, з’являється хиткість навіть на новому інструменті.
Третя — ослаблення кріпильного гвинта. У більшості дрилів патрон тримається на валу через різьбу плюс додатково фіксується гвинтом з лівою різьбою всередині патрона. Якщо цей гвинт відкрутився (а таке буває від вібрації), весь патрон буде хитатись на валу — це вже не люфт кулачків, а зовсім інша історія.
Ще один варіант — заводський брак або дешевий китайський патрон, який просто не розрахований на серйозне навантаження. Тут переробляти нічого, простіше замінити.

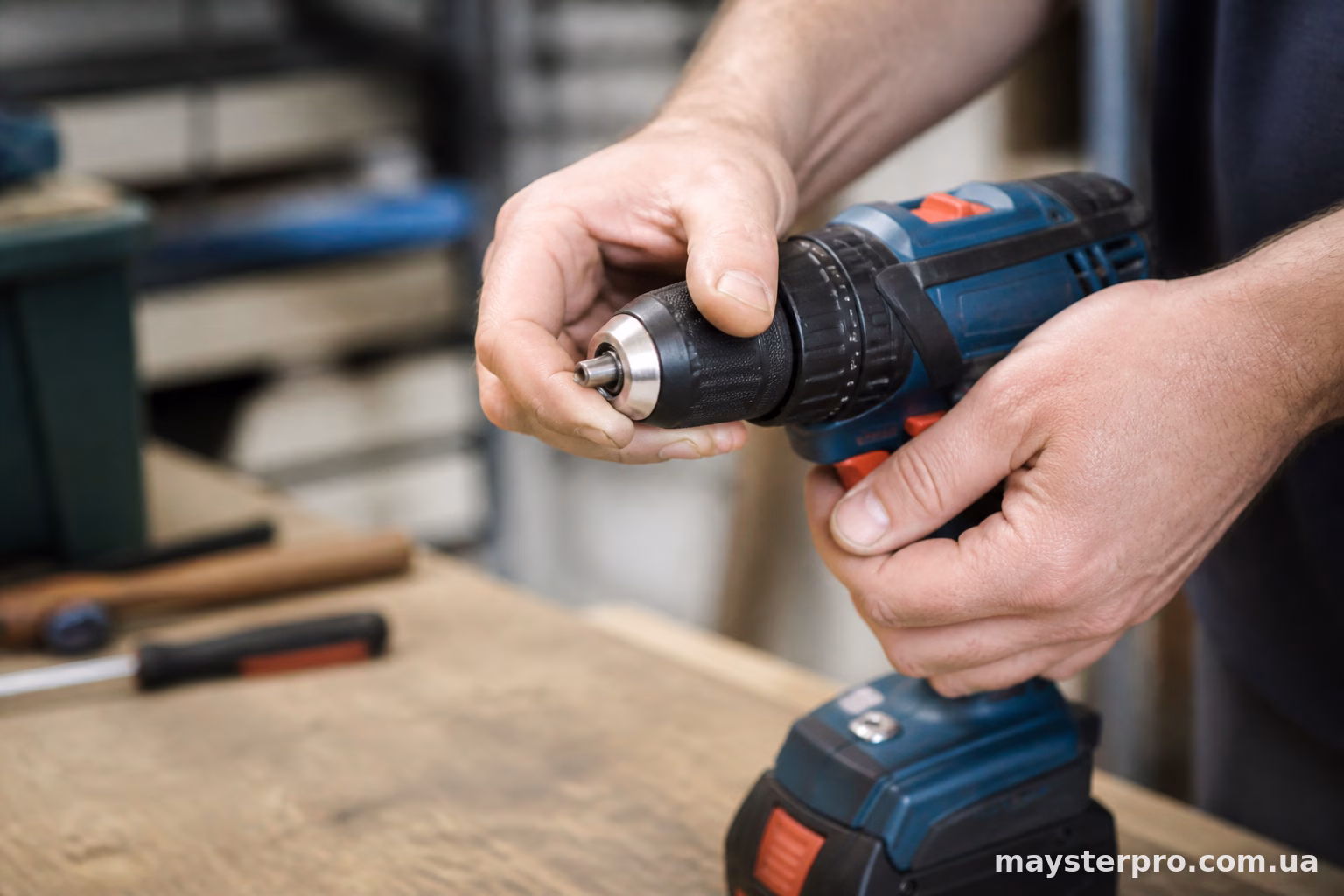

Спочатку діагностика: де саме люфт
Перш ніж щось розбирати, візьміть свердло, затисніть його максимально сильно і спробуйте похитати в різні боки:
- Якщо хитається саме свердло в кулачках — проблема в кулачках або в механізмі затиску.
- Якщо хитається весь патрон разом зі свердлом відносно корпуса дриля — питання в кріпленні патрона на валу (той самий гвинт з лівою різьбою або конус Морзе).
- Якщо є люфт при обертанні патрона вперед-назад (не пов’язаний зі свердлом) — це вже підшипник шпинделя, і тут справа серйозніша.
Від цього залежить, з чого починати ремонт.
Якщо люфтить кріплення патрона на валу
Це найчастіший випадок на бюджетних шуруповертах і дрилях. Патрон накручений на різьбу вала і зафіксований гвинтом всередині — тим, який видно, якщо максимально розкрити кулачки і заглянути в отвір по центру.
Порядок дій такий:
- Розкрутіть кулачки патрона на максимум.
- Заглибині ключем-шестигранником (зазвичай на 4-5 мм) відкрутіть фіксуючий гвинт — увага, різьба ліва, тобто крутити треба за годинниковою стрілкою, щоб відкрутити.
- Затисніть у патрон шестигранний ключ довшим кінцем і різко смикніть за нього проти годинникової стрілки (для звичайної правої різьби патрона на валу), або зафіксуйте шпиндель і стукніть молотком через дерев’яний брусок, щоб зрушити патрон з місця.

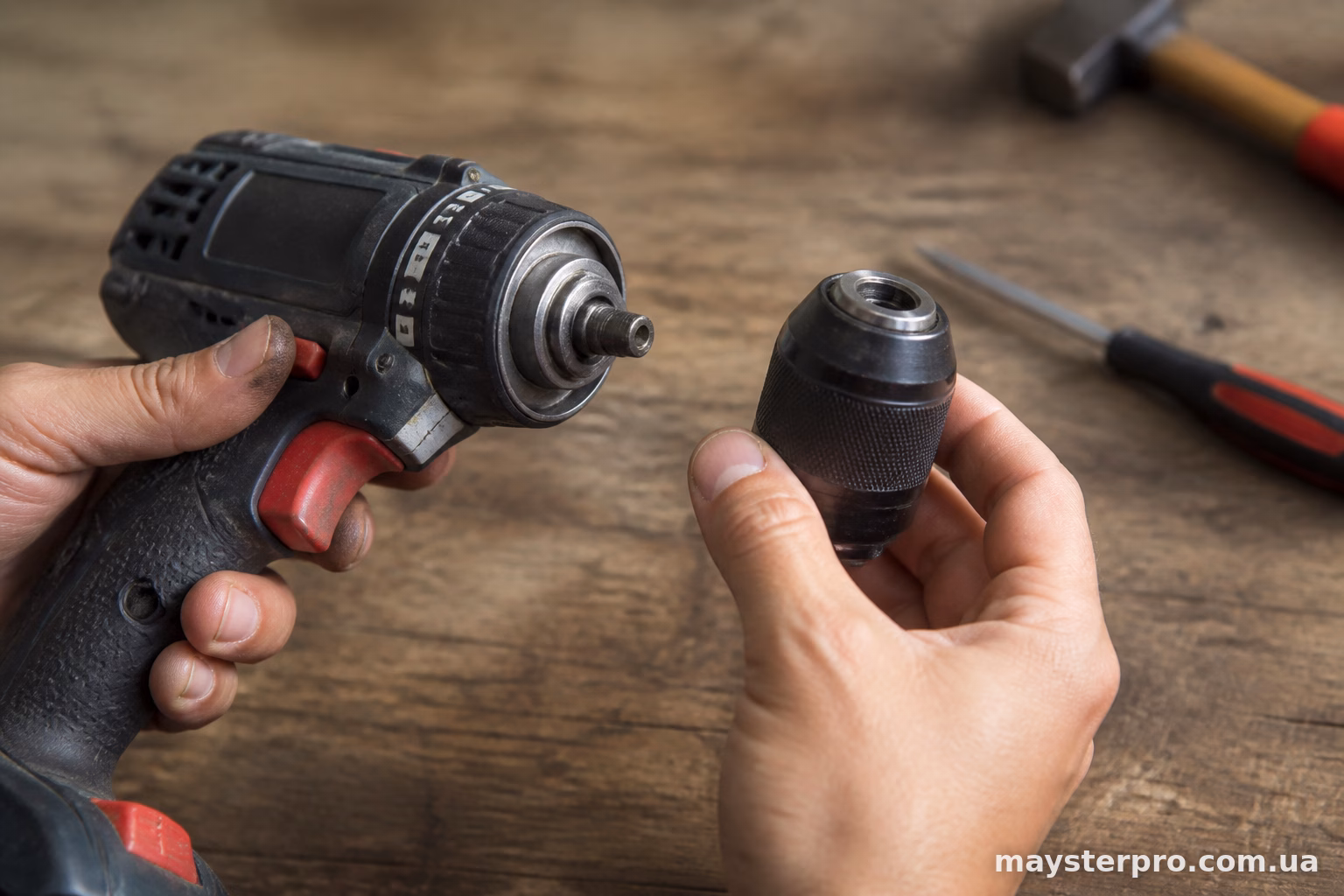

- Відкрутіть патрон повністю з вала.
- Почистіть різьбу вала і внутрішню різьбу патрона від бруду, старого мастила, металевого пилу.
- Накрутіть патрон назад щільно, до упору, бажано з невеликою краплею фіксатора різьби (типу Loctite).
- Закрутіть фіксуючий гвинт назад — тепер за годинниковою.
Після цієї процедури люфт зазвичай зникає повністю, бо саме послаблена посадка на вал і викликала більшу частину хитання.

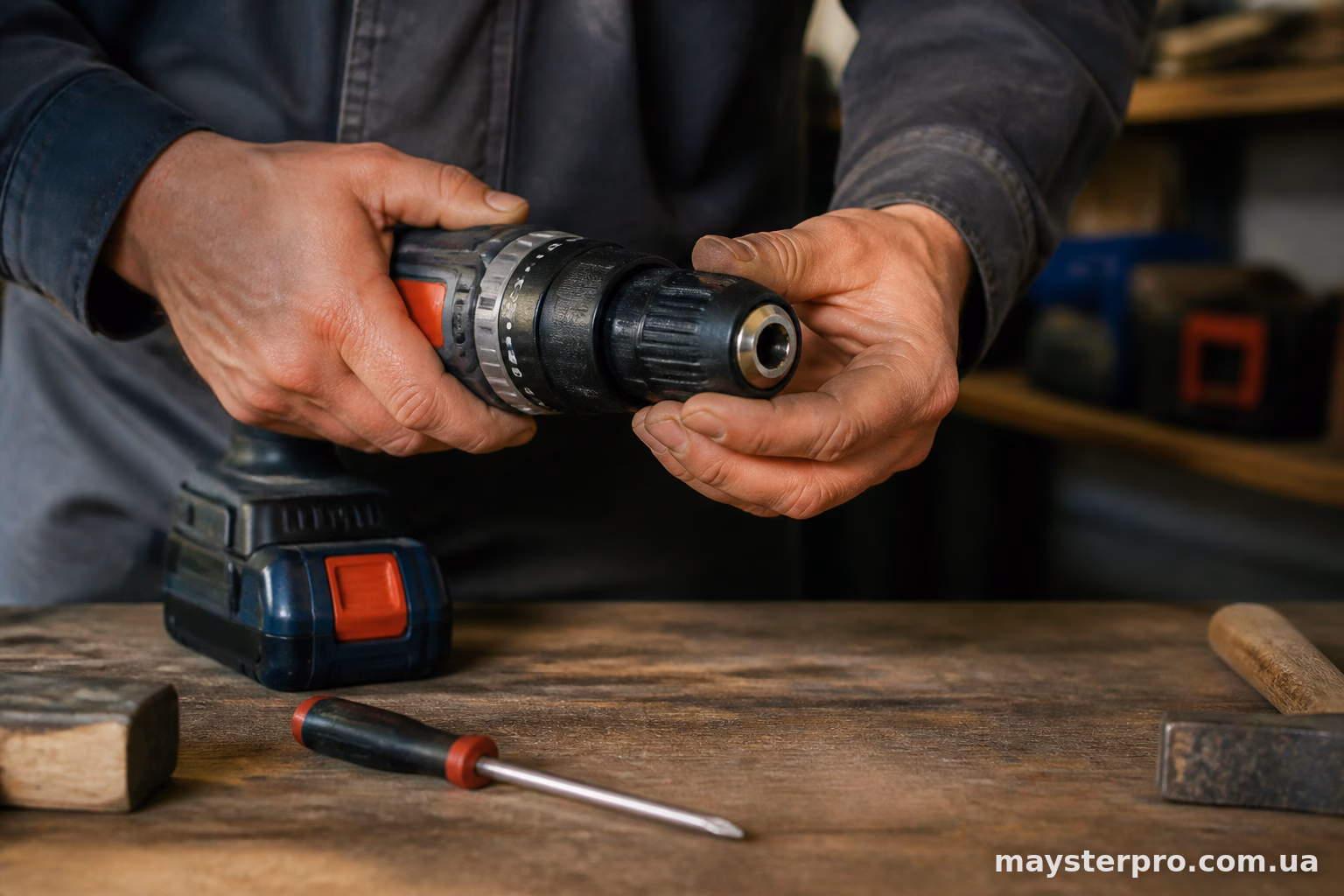

Якщо люфтять самі кулачки
Тут ситуація трохи інша — зношування вже в самому механізмі. Повністю прибрати люфт кулачків, якщо вони серйозно зношені, вдасться не завжди, але зменшити його — цілком реально.
Розберіть патрон повністю. У швидкозажимних (безключових) патронах треба зняти пластикове або гумове кільце-муфту, під ним часто ховається ще один гвинт з лівою різьбою. Далі патрон розкручується на дві половини, всередині — гвинтова обойма з кульками або роликами і три кулачки.
Що робити далі:
- Промийте всі деталі в бензині або уайт-спіриті — це прибере старе загуслое мастило і бруд, через які кулачки могли клинити нерівномірно.
- Огляньте кулачки на предмет вироблення — якщо на зубцях є явні заломи чи стертість, точної фіксації вже не буде, потрібна заміна.
- Перевірте кульки або ролики механізму — якщо вони мають плоскі стерті ділянки замість круглої форми, це теж джерело люфту.
- Зберіть все назад, змастивши литолом чи іншим густим мастилом для механізмів з тертям металу по металу.
Якщо після чистки та змащення люфт зменшився, але не зник повністю — це нормально для патрона, який відпрацював кілька років. Головне, щоб хитання не заважало точності свердління.
Ключовий патрон: своя специфіка
На старих дрилях і на потужних ударних моделях часто стоять патрони з ключем — той, що затягується спеціальним ключиком через три отвори. У них люфт частіше виникає через зношування різьбового кільця, яке рухає кулачки.
Тут алгоритм схожий: розбирання, чищення, огляд зубців на предмет зносу. Різниця в тому, що ключові патрони зазвичай зроблені з міцнішого металу і живуть довше, тому їх рідше доводиться повністю міняти — частіше просто чистити раз на кілька місяців, особливо якщо працюєте по бетону чи металу, де багато абразивного пилу.

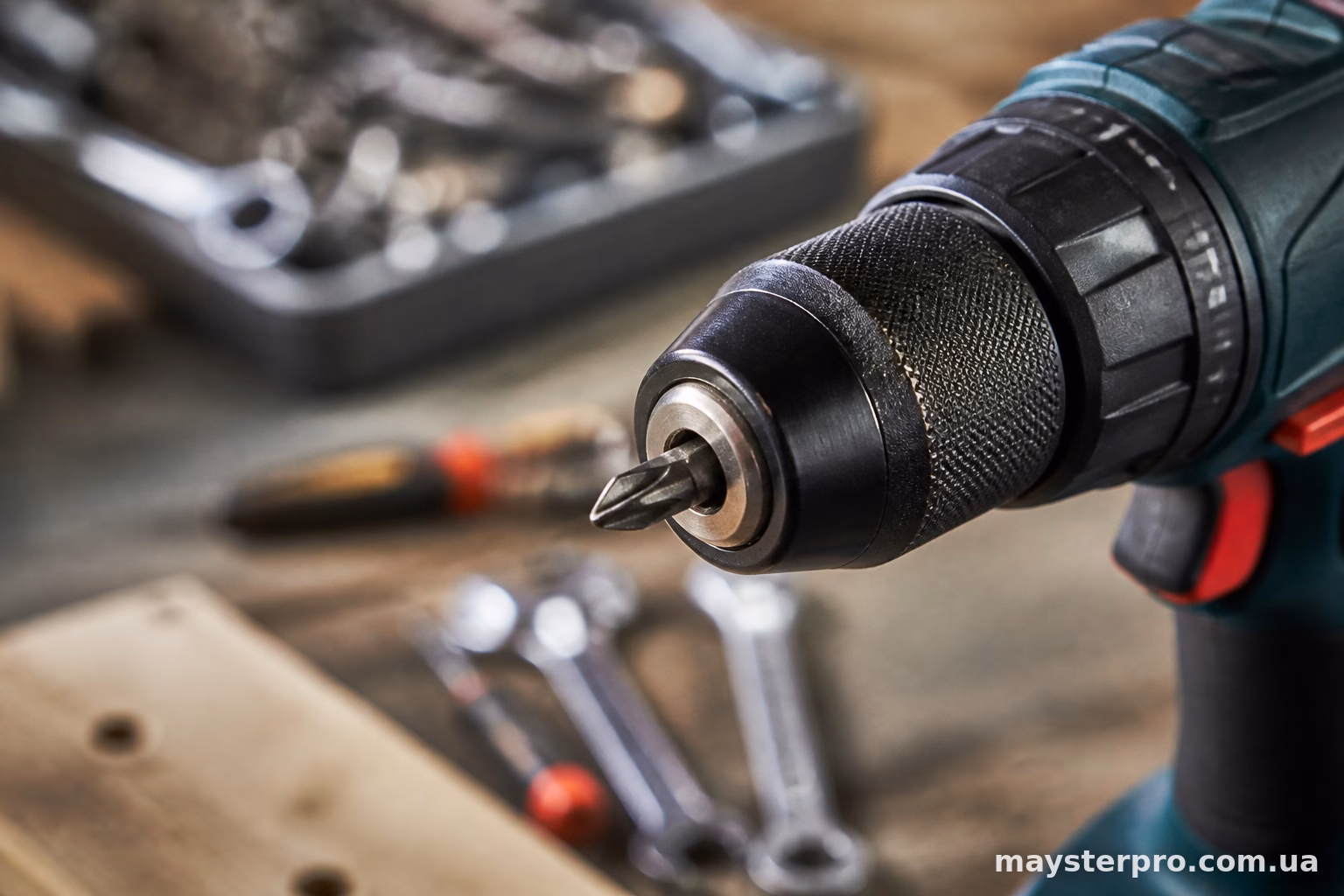

Коли простіше замінити патрон, ніж ремонтувати
Буває, що люфт настільки великий, що жодне чищення не рятує. Це стосується:
- дешевих патронів на бюджетних акумуляторних шуруповертах, де метал м’який і кулачки виробляються за перший рік активної роботи;
- патронів зі зламаним зубцем на одному з кулачків — тут вже геометрія порушена назавжди;
- випадків, коли обойма патрона тріснула або деформувалась від удару.
Заміна патрона коштує недорого — для більшості побутових і напівпрофесійних моделей це від 150 до 500 гривень залежно від діаметру затиску (10 чи 13 мм) і бренду. Головне при виборі — звернути увагу на посадочну різьбу вала (найчастіше зустрічаються 1/2″-20UNF або М12х1.25, М14х1.5 для потужніших дрилів) і на те, чи потрібна фіксація гвинтом.
Викручується старий патрон так само, як описано вище, новий накручується на вал і фіксується гвинтом з лівою різьбою.
Кілька слів про профілактику
Люфт патрона рідко виникає раптово — зазвичай це результат тривалого накопичення пилу і зношування. Якщо періодично (раз на кілька місяців при активному використанні) розкривати кулачки на максимум і продувати механізм стисненим повітрям або просто щіточкою, ресурс патрона суттєво зростає.
Також не варто затискати свердла чи біти “на око” одним пальцем — сучасні швидкозажимні патрони вимагають повного, впевненого затягування двома руками (якщо це не одномуфтова модель з автоблокуванням шпинделя). Недотягнутий інструмент проковзує в кулачках, а це саме та причина, через яку зубці кулачків стираються нерівномірно і швидко.
Підсумок
Люфт патрона — проблема неприємна, але майже завжди вирішувана своїми руками. Спочатку варто визначити, де саме хитається інструмент: у самому патроні на валу чи в кулачках механізму затиску. Перший випадок лікується підтягуванням різьби і фіксуючого гвинта, другий — розбиранням, чищенням і змащенням, а в запущених випадках — заміною зношених деталей чи всього патрона цілком. Витрачений вечір на розбирання зазвичай продовжує життя інструменту ще на кілька років, а нове свердління знову стає точним, без биття і люфту.
